3Dプリンターを作ったよ!【ORIGINAL PRUSA i3 Mk3S+】

すけろく
ようやくこの日が来たな。
げんろく
そうだ。
調査と検討に長い時間がかかったが、ようやく手に入れた。
すけろく
自作するものにとって、最強のツールだな。
げんろく
自分で作るキットを購入して自分で組み上げてみるぞ!

検討すること半年。

ようやく3Dプリンターを手に入れました。

購入したのは、「 ORIGINAL PRUSA i3 Mk3S+ 」です。



今回ご紹介する3Dプリンター「ORIGINAL PRUSA i3 MK3S+」はこちらからどうぞ!

3Dプリンター(キット)

オープンソースの3Dプリンターの仕様を作った技術者が作った会社の3Dプリンターです。この商品は、自分で組み立てることが前提です。マニュアルも日本語化されていて、組み立てで特に手順に困るということはありませんでした。非常によくできた製品で、印刷品質も高いので非常に満足できます。
ちなみに「HARIBO」というお菓子もついている(笑)ので楽しみながら組み立てられます。

3Dプリンター(組み立て済み)

created by Rinker
Original Prusa i3
¥318,199 (2024/06/14 10:40:03時点 Amazon調べ-詳細)
オープンソースの3Dプリンターの仕様を作った技術者が作った会社の3Dプリンターです。この商品は、すでに完成済みで調整もされているものです。私は自作キットのほうを購入しましたが、非常によくできた製品で、印刷品質も高いので非常に満足できます。
買ってすぐに印刷が楽しめるのもいいですね!

今回の記事では、購入したプリンターを自作と、設置サイズの紹介と、テストプリントとしてオリジナルプレートを製作してみます。



梱包状態

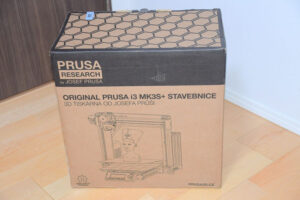

自作キットを購入した場合、次のような箱に梱包され、届きます。

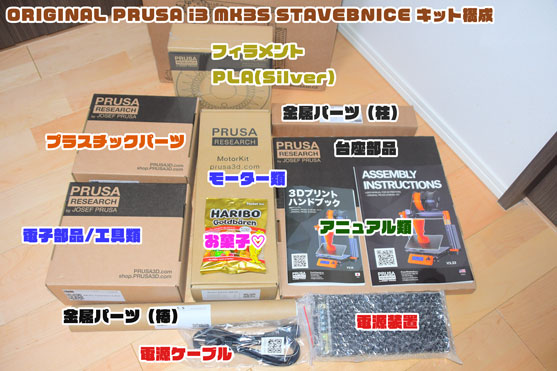

箱の中身は次のような構成になっています。(お菓子付きです!)

Amazaonで購入すると日本語のマニュアルがついていました。

といっても最新版はPRUSA社のインターネットサイトから参照できるので、そちらを参照して製作しました。

お菓子もついていました。懐かしの「HARIBO」。



3Dプリンターを作るぞ!

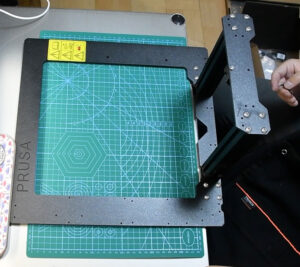

まずは、フレームを作ります。
ネジが多いので、電動ドライバーがあってもいいかもしれません。

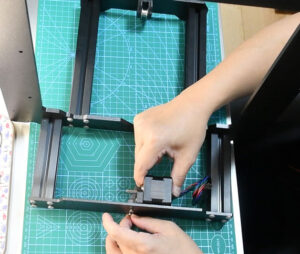

モーターを取り付けてます。
このほかに3つモーターがあります。

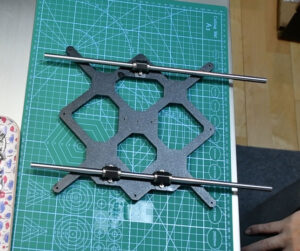

プラットフォームを動かす機構を作っています。

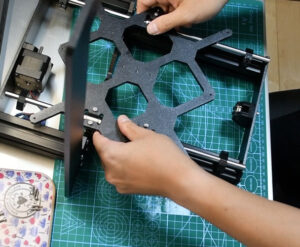

フレームにプラットフォームを取り付けています。

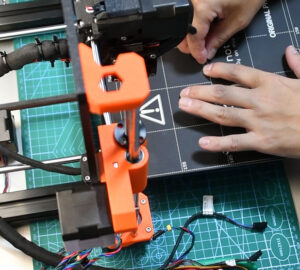

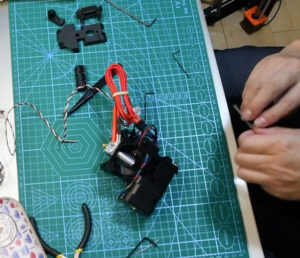

ノズルを搭載したプリンタヘッド(エクストルーダー)を作っています。このあたりが一番パーツが多くて大変でした。

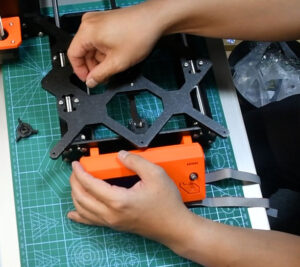

コントロールパネルを取り付けています。

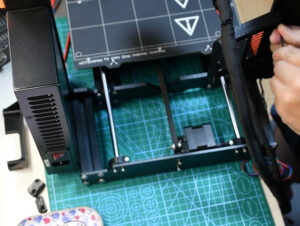

プラットフォームにヒートベッドを取り付けます。
電源周りとエクストルーダーを搭載してようやく完成しました。
最後の配線周りの取り回し部分はかなり慎重にやりました。配線が相互に干渉しないように気を付けましょう!

設置サイズ

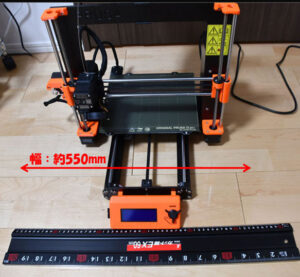

設置するときに必要なスペースは、およそ幅:550㎜×奥行:600㎜×高さ:620㎜以上あればよいです。

それぞれのスペース確保時の注意点も合わせて詳しく見ていきます。


本体の左側にモーターがあり、ケーブルが出ています。
ケーブルが他の物と接触しないように注意する必要があります。

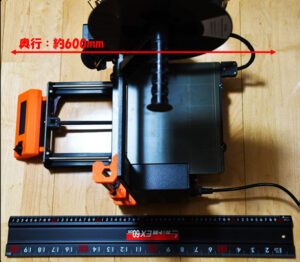

奥行
PRUSA i3 Mk3S+は印刷物を支えるプラットフォーム(ヒートベッド)が前後に動く構造になっています。
そのため、奥行きについてはヒートベッドが一番奥にある状態で、ヒートベッドから出ているケーブルが、他のものと接触しないようにスペースを確保する必要があります。

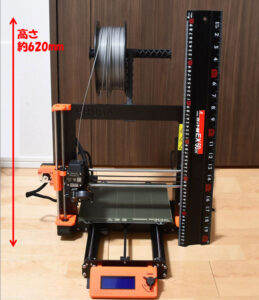

高さ
フィラメントをかけるハンガーを含めて考えると左の画像のようになります。
フィラメントのリール上部に他のものが接触しないようにする必要があります。
また、電源ケーブルが、向かって右側にあるボックスから出ています。
ボックスには電源スイッチが背面についていますので、電源スイッチへのアクセスが容易なようにします。

オリジナルプレートを印刷してみる

完成した3Dプリンターを使ってオリジナルプレートを作ってみます。

3Dプリンターで造形する場合、CADデータを印刷用データに変換する必要があります。

印刷用データはCADデータを水平にスライスするイメージで作成されます。

スライスしたデータをしたから順に積層して造形していくわけです。



印刷用データを作成するために、今回はPRUSAが提供している「 PRUSA PrusaSlicer 」を使います。

CADデータはAutoDeskのFusion360で作成しました。

Fusion360で作成したデータをもとに㎡3f形式でエクスポートしてPrusaSlicerで変換しています。



印刷した様子を動画にしてみましたので、ご覧ください。





編集後記

いかがだったでしょうか。

ようやく3Dプリンターを手に入れることができました!

しかも、精度よく印刷することができたのでとても満足です。



自作キットは、少々不安でしたが、マニュアルがしっかりしていたので完成できました。感謝!
