【Arduino】ボードマネージャのインストールと設定

本記事は、Arduino IDE 1.8.xバージョンのボードマネージャのインストール方法を紹介した記事です。

Arduino IDEは、より新しいバージョン「2.0.x」が発表されています。

機能がよりリッチになった「Arduino IDE 2.0.x」のインストール手順は、次の記事をご覧ください。

関連記事

【Arduino】IDE 2.0 の新機能をチェックしよう！（インストールと使い方)

すけろく Arduino IDEの2.x版がそろそろ使えそうだな。 げんろく たしかに、これまで使ってきたArduino IDE 1.8ではない オートコンプリート機能などが追加されているらしい。 […]

今回は、「Arduino IDE」の「ボードマネージャ」と書き込み先のボードの指定について記載します。

Arduino IDEは、Arduinoに対応した各種ボード（Arduino uno、M5Stack、M5Stick Cなど）への書き込みができます。パソコンと各種ボードをUSBケーブルで接続します。

使用するボードにあった、ボードマネージャをArduino IDE側で設定する必要があります。
（例：Arduino unoを接続した場合、Arduino IDE側でも書き込み先を「Arduino uno」に設定します。）

記載内容

１．ボードマネージャの確認方法

ボードマネージャ画面を開いてインストール済みのボードマネージャを確認します。

１

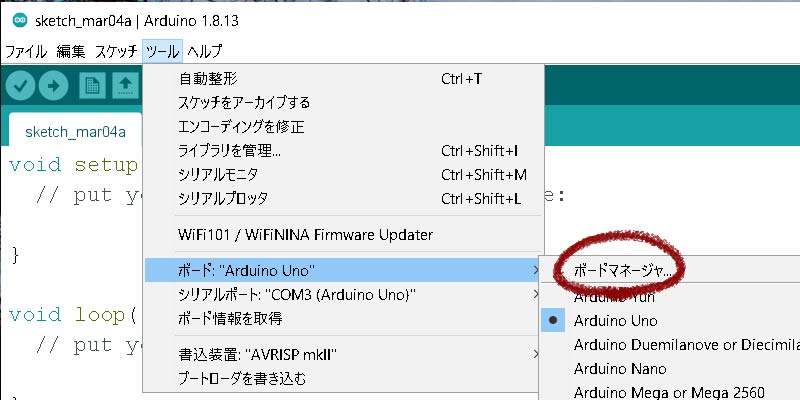

Arduino IDEを起動し、メニューから「ツール」-「ボード:”(選択済みボード名)”」-「ボードマネージャ」を開きます。

２

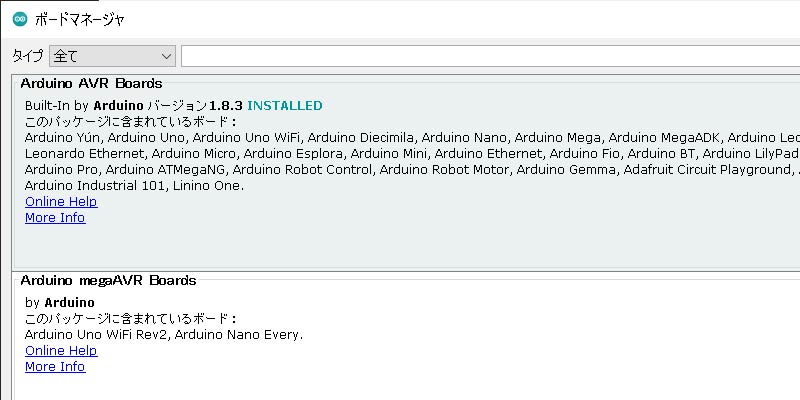

ボードマネージャ画面上にボードマネージャの一覧が表示されます。

※Arduino IDEインストール直後には、「Arduino AVR Boards」というボードマネージャがすでにインストールされています。このため、Arduino unoなどのボードはインストール直後から書き込み先に指定が可能な状態です。

「Arduino AVR Boards」では提供されないボード（M5Stackなど）を使用する場合は次の手順２を実施します。

以上で、ボードマネージャの確認は完了です。

２．ボードマネージャのインストール（例：ESP32用）

例としてM5StackやM5Stick Cに搭載されているESP32用のボードマネージャをインストールします。
まずは、ESP32用のボードマネージャのダウンロード元URLを調べます。



１

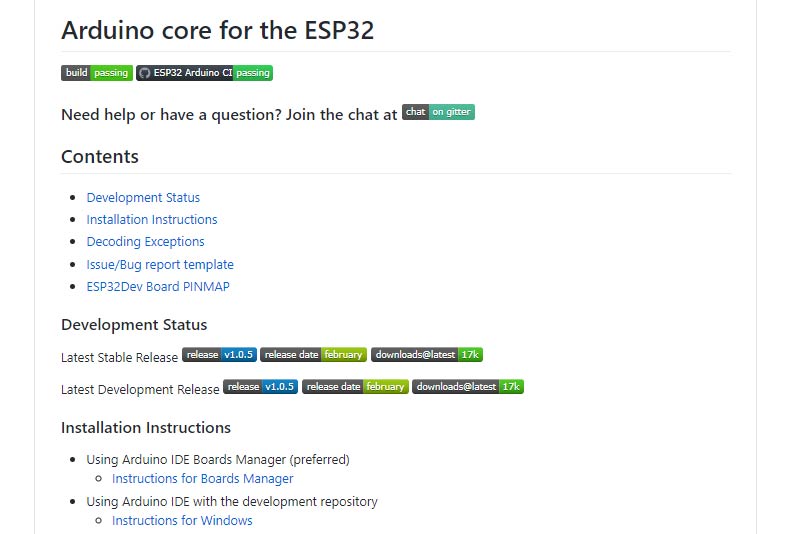

ブラウザで以下のURLにアクセスします。

入力するURL：https://github.com/espressif/arduino-esp32

２

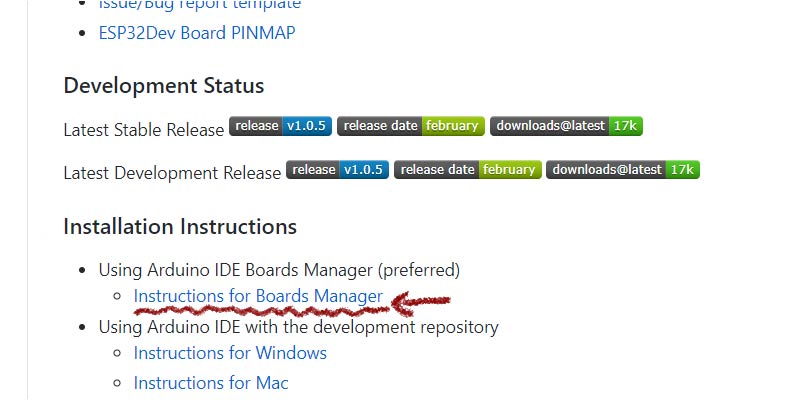

「Installation Instructions」にある「Instructions for Boards Manager」のリンクをクリックします。

３

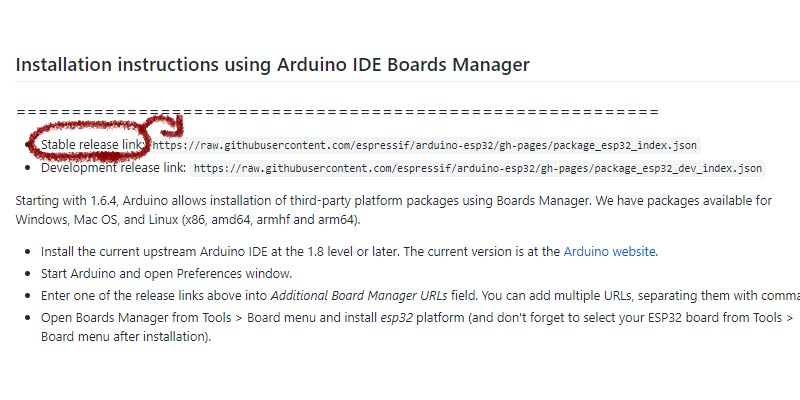

Arduino IDE Boards Managerに記載されている安定版（Stable）のURLをコピーします。

確認したURL：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
※2021年3月執筆時点

No Image

４
Arduino IDEを起動し、メニューから「ファイル」-「環境設定」を開きます。

５

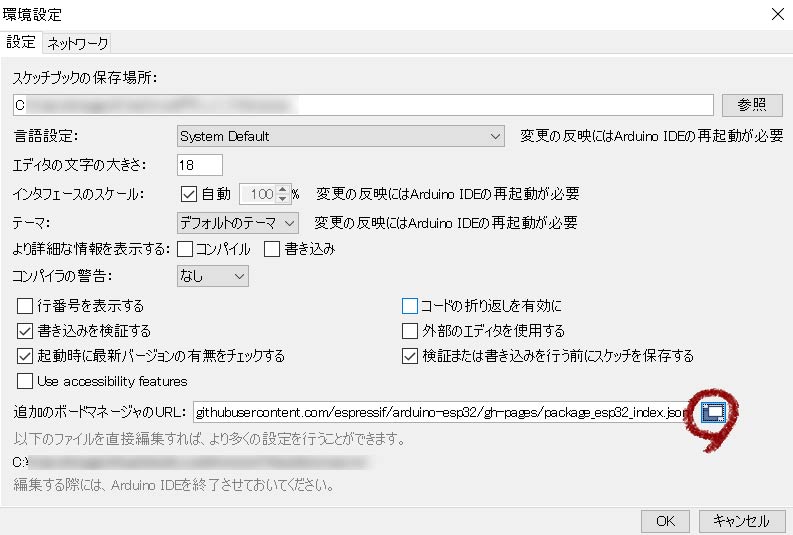

環境設定画面上の下部にある「追加ボードマネージャのURL」のアイコンをクリックします。

６

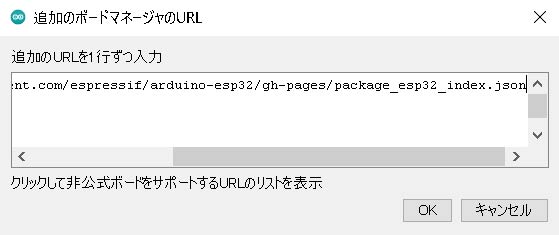

下記のURLを記入して「OK」ボタンを押します。

入力するURL：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

７

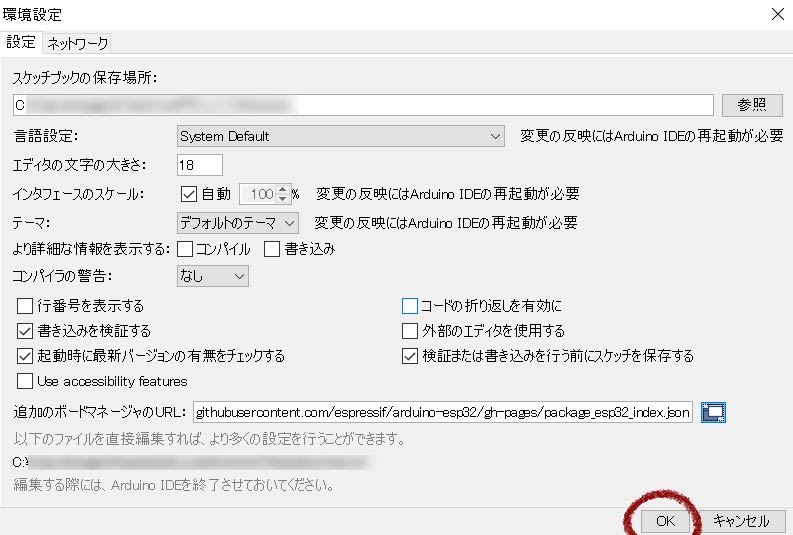

環境設定画面で「OK」ボタンを押します。



8
Arduino IDEを起動し、メニューから「ツール」-「ボード:”(選択済みボード名)”」-「ボードマネージャ」を開きます。

9

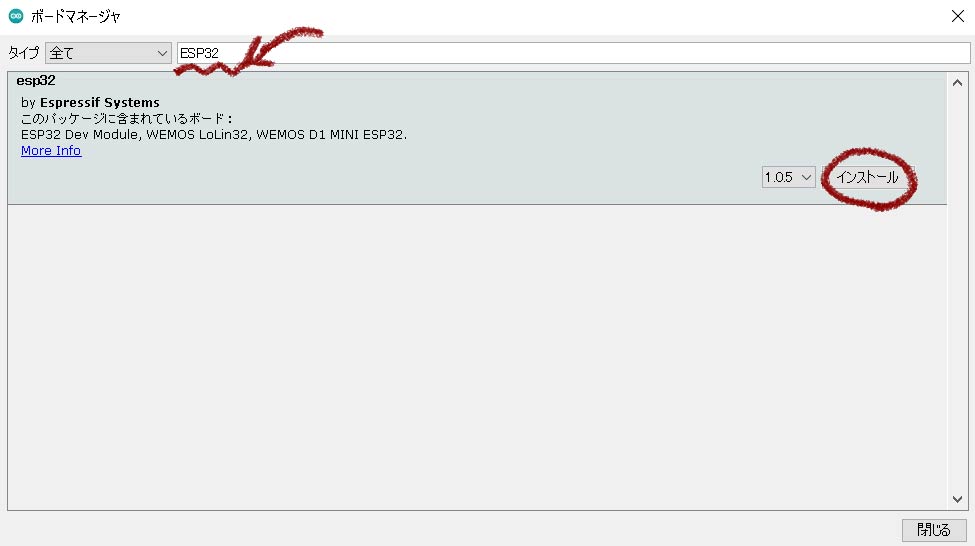

画面上部の検索タイプの欄に
「ESP32」と入力します。
入力後に表示される「esp32 by Espressif System」の「インストール」ボタンを押します。

10

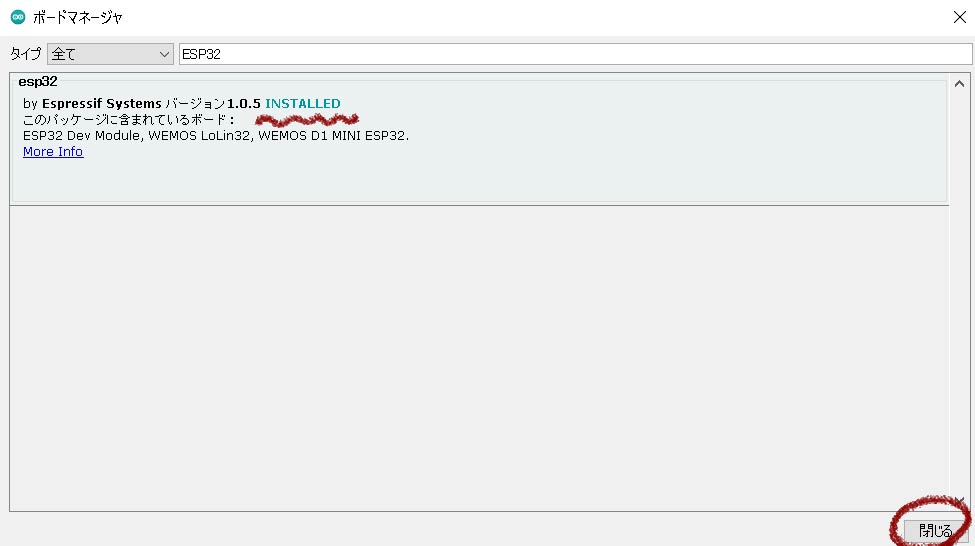

インストールが完了したら「INSTALLED」と表示されることを確認して「閉じる」ボタンを押します。

※ファイルサイズが大きいため、インストールには時間がかかる場合があります。

11
再度、Arduino IDEを起動し、メニューから「ツール」-「ボード:”(選択済みボード名)”」を選択すると
「ESP32 Arduino」が追加されていることが確認できます。

以上で、ボードマネージャのインストールは完了です。

３．書き込み先ボードの指定

Arduino IDEから書き込む先のボード情報を設定します。

：Arduino unoの場合

１

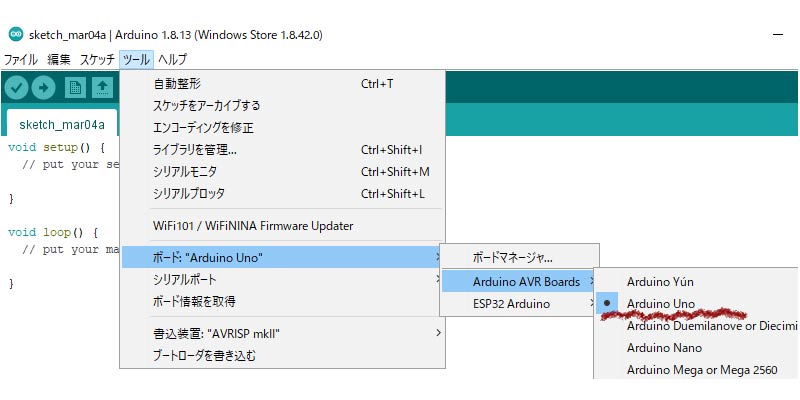

Arduino IDEを起動し、メニューから「ツール」-「ボード:”(選択済みボード名)”」-「Arduino AVR Boards」-「Arduino uno」を選択します。

２

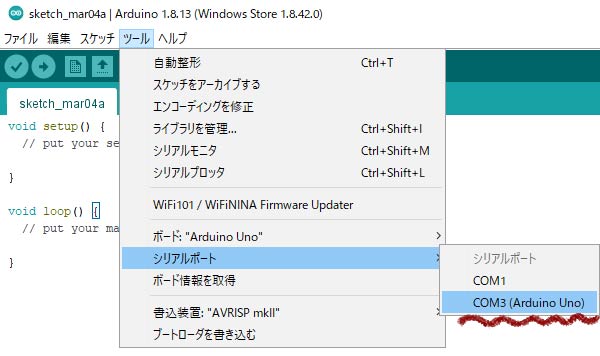

メニューから「ツール」-「シリアルポート:」で接続先のポートを選択します。
※画面例は「COM３」※Arduino unoは接続すると画面のように明示的に示されます。

---

：M5Stick Cの場合

１

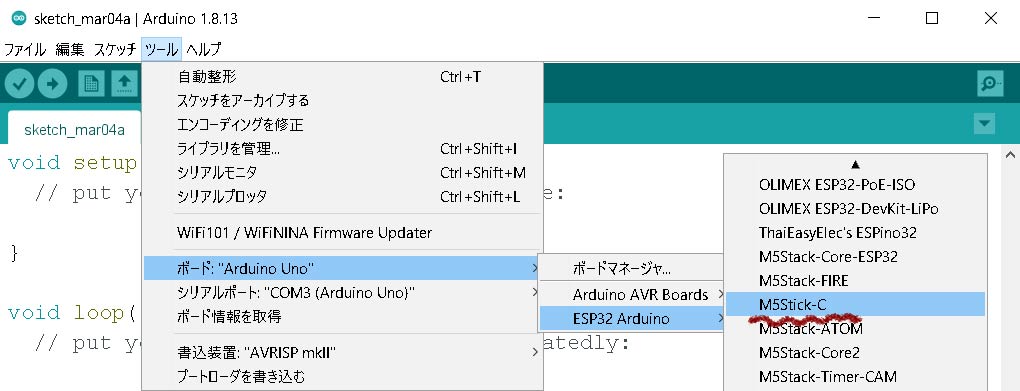

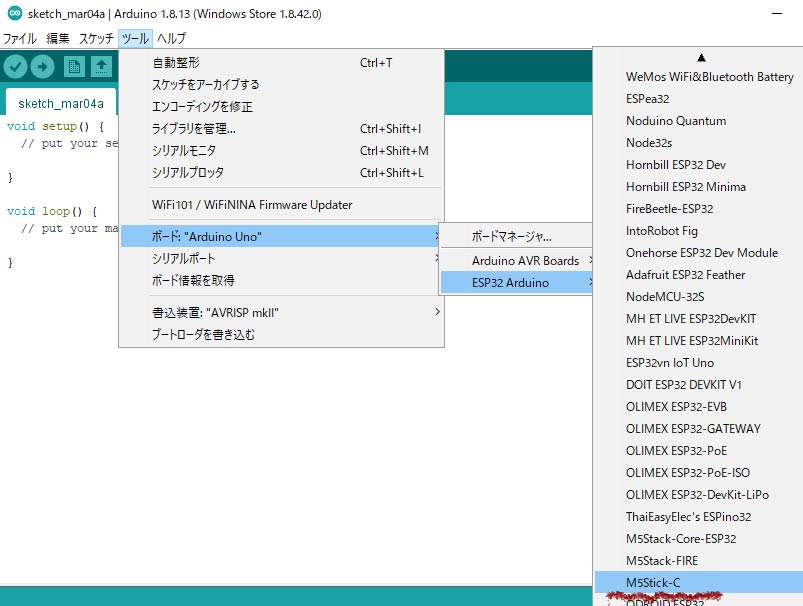

Arduino IDEを起動し、メニューから「ツール」-「ボード:”(選択済みボード名)”」-「ESP32 Arduino」-「M5Stick C」を選択します。

２

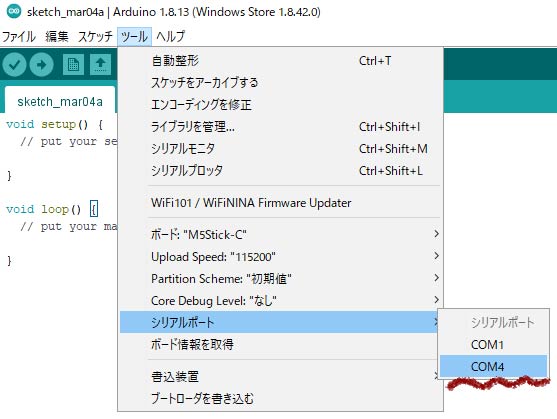

メニューから「ツール」-「シリアルポート:」で接続先のポートを選択します。
※画面例は「COM４」

※ESP32系のボードの場合、Arduino AVR系とは異なり、以下の設定値も表示されます。通常の場合、この値については変更しなくても書き込みは可能です。
・Upload Speed：「115200」 or 「250000」or 「500000」or 「750000」or 「1500000」
・Partition Schime：「初期値」 or 「No OTA」 or 「Minimal SPIFFS」
・Core Debug Level：「なし」 or 「エラー」 or 「Warm」 or 「info」 or 「Debug」 or 「Verbose」

PCにUSB接続したボードのCOMポートは、デバイスマネージャから確認できます。

以上で、書き込み先ボードの指定は完了です。

ボードマネージャのインストールと設定については以上です。
