【Arduino】ボードマネージャのインストールと設定（Arduino IDE 2.0）

Arduino共通

今回は、「Arduino IDE 2.0」の「ボードマネージャ」と書き込み先のボードの指定について記載します。

Arduino IDEは、Arduinoに対応した各種ボード（Arduino uno、M5Stack、M5Stick Cなど）への書き込みができます。パソコンと各種ボードをUSBケーブルで接続します。

使用するボードにあった、ボードマネージャをArduino IDE側で設定する必要があります。

（例：Arduino unoを接続した場合、Arduino IDE側でも書き込み先を「Arduino uno」に設定します。）






Arduino IDEでプログラムできる開発ボードは、こちらで紹介しています。

関連記事
【おススメ】Arduino IDEで開発できるマイコン（開発ボード）製品　『おススメ５選』＋おまけ

突然ですが、皆さんは、「プログラミング学習」というと、どのようなものを想像されますか？ すけろく んー。 Webアプリ、スマホアプリ、Excelマクロ、Python？ げんろく まあ、たしか[…]




目次

この記載の前提条件

前提条件 ・Arduino IDE 2.0 がインストールされていること
Arduino IDE2.0のインストール手順は、こちらの記事で紹介しています！
関連記事
【Arduino】IDE 2.0 の新機能をチェックしよう！（インストールと使い方)

すけろく Arduino IDEの2.x版がそろそろ使えそうだな。 げんろく たしかに、これまで使ってきたArduino IDE 1.8ではない オートコンプリート機能などが追加されているらしい。 […]



ボードマネージャのインストール

この記事では、以下の手順を紹介しています。
  1. ボードマネージャの確認
  2. ボードマネージャのインストール
  3. 書き込み先ボードの指定
  4. 書き込み先ボードの設定



 ボードマネージャの確認方法

Arduino IDE 2.0 上で使用できるボードを確認する方法を記載します。

所要時間：５分程度

１

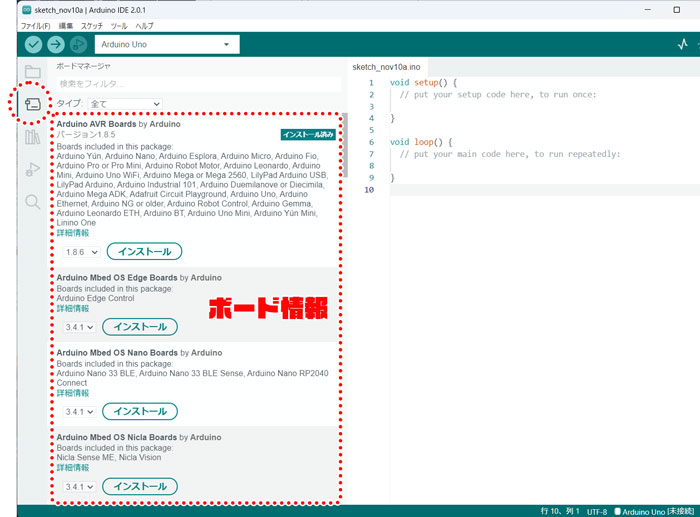

Arduino IDE 2.0を起動し、左側のアイコンから「ボードマネージャ」を選択します。

その時点で利用できるボードの情報が表示されます。

「インストール」ボタンを押すことでボードがインストールできます。
以上で、ボードマネージャの確認は完了です。


※Arduino IDEインストール直後には、「Arduino AVR Boards」というボードマネージャがすでにインストールされています。このため、Arduino unoなどのボードはインストール直後から書き込み先に指定が可能な状態です。 「Arduino AVR Boards」では提供されないボード（M5Stackなど）を使用する場合は次の手順２を実施します。





 ボードマネージャのインストール（例：ESP32用）

Arduino IDE 2.0 に、新規にボードをインストールします。

この手順では、ESP32を例にボードマネージャのリポジトリを登録してインストールする方法を記載します。

所要時間：１０分程度


１

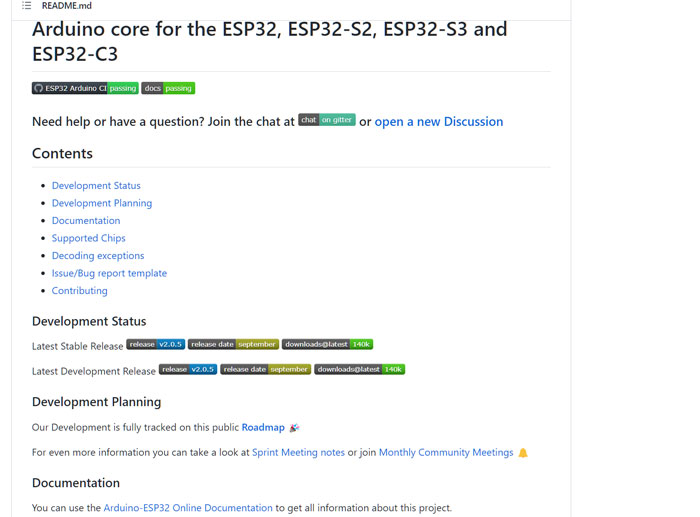

ブラウザで以下のURLにアクセスします。

入力するURL：
https://github.com/espressif/arduino-esp32
２

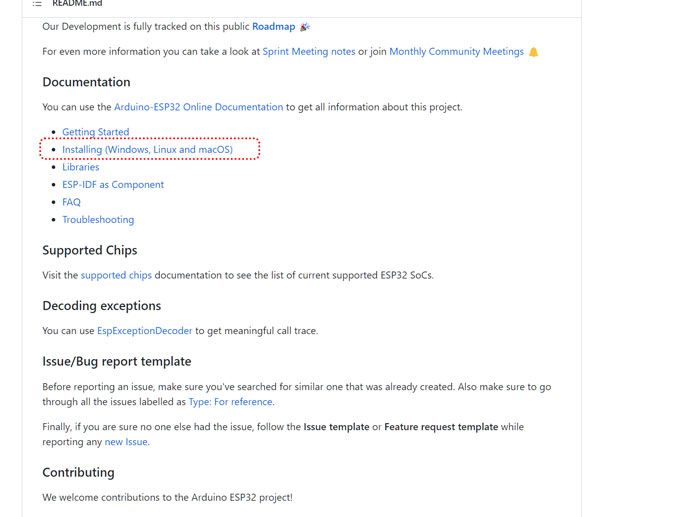

「Documentation」にある「Installing（Windows Linux and MacOS)」のリンクをクリックします。
３

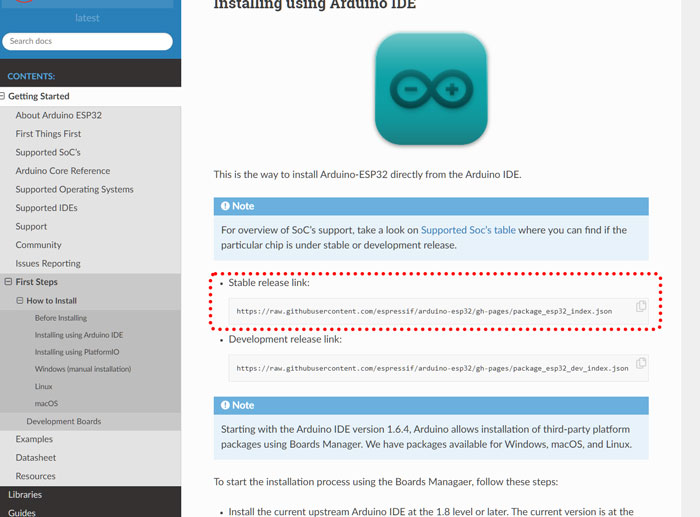

安定版（Stable）のURLをコピーします。

確認したURL：※2021年3月執筆時点https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
４

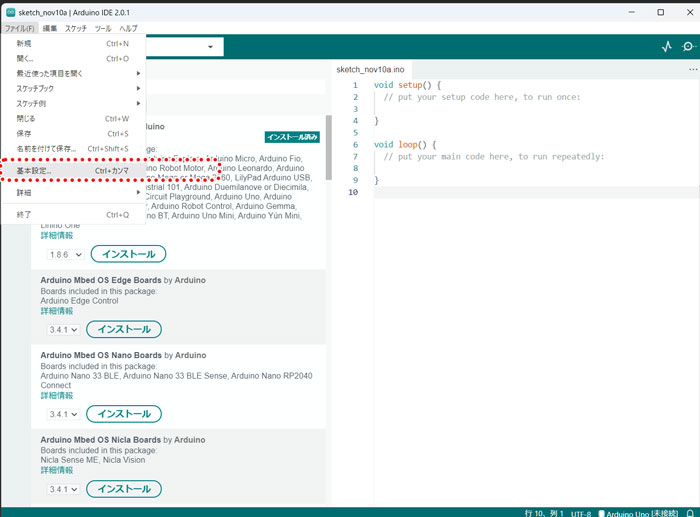

メインメニューから「基本設定」を押します。
５

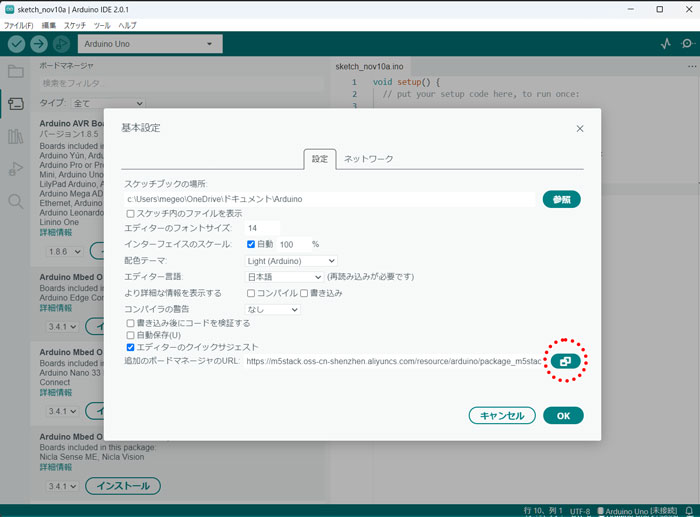

基本設定画面で、画面下部の「追加のボードマネージャのURL」の横にあるボタンを押します。
６

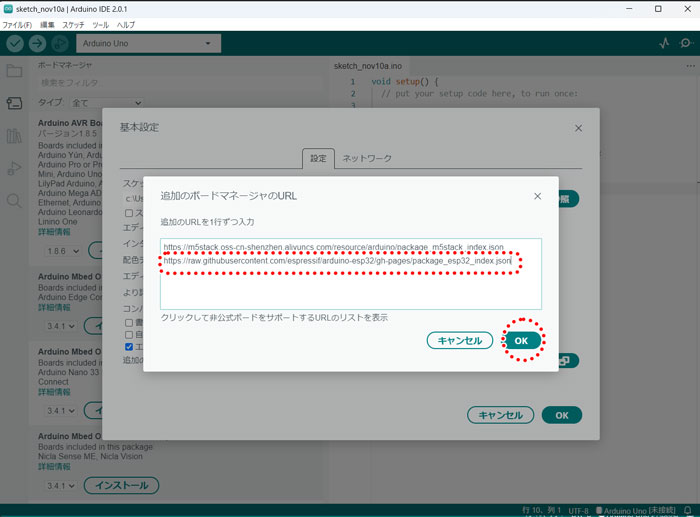

表示される画面に先ほどコピーしたURLをペーストして「OK」ボタンを押します。

※すでに他のURLが登録されている場合は改行して入力します。
７

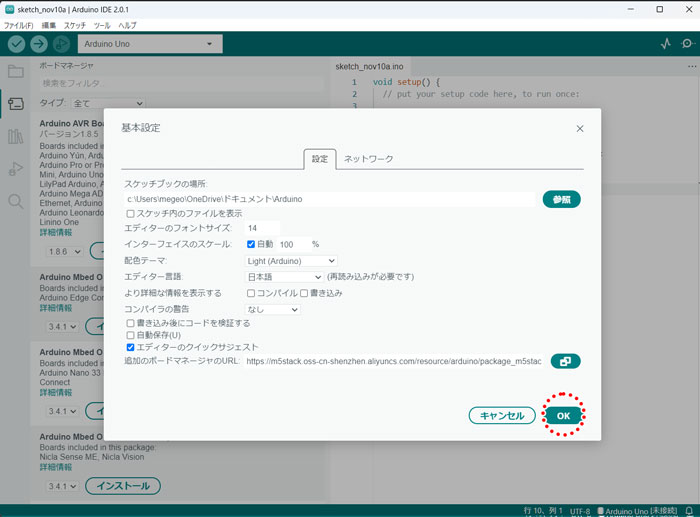

基本設定画面で「ＯＫ」ボタンを押します。
８

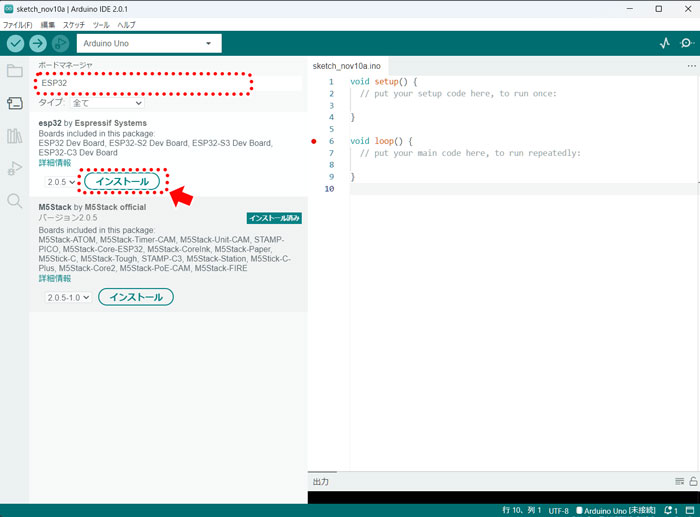

左側のメニューからボードマネージャを選択します。

上部の検索ボックスに「ESP32」と入力します。

「esp32」が表示されますので、「インストール」ボタンを押します。

※ボードのインストールに失敗する場合、画面右下の「出力」にエラーが表示されますので対処してください。
※よくあるエラーとしてはインストール先のフォルダへのアクセス権不足です。その場合、該当のフォルダへのアクセス権を見直すかArduino IDE 2.0を管理者で起動します。

９

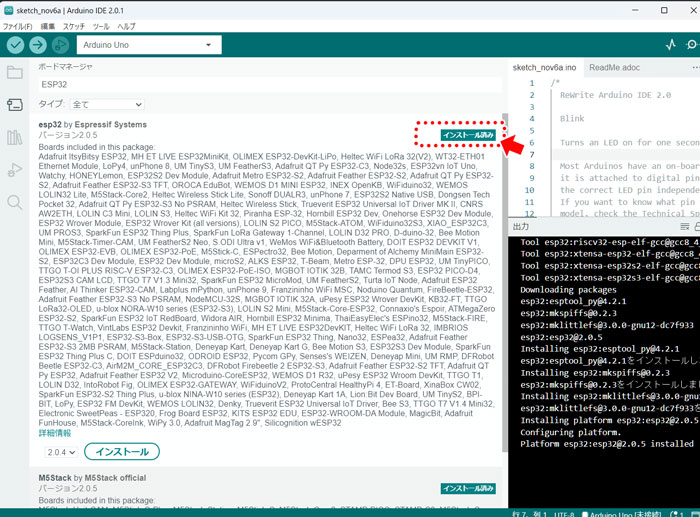

インストールが終了するとボードマネージャの右上に「インストール済み」と表示されます。
１０

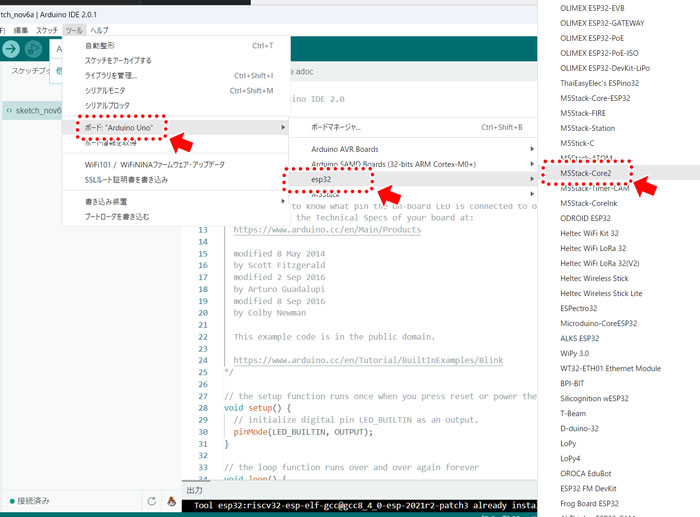

メインメニューから「ツール」ー「ボード」ー「esp32」を選択すると追加できるボードが表示されます。

以上でボードマネージャのインストール作業は完了です。








 書き込み先ボードの指定（例：Aduino Uno）

Arduino IDE 2.0 で書き込み先のボードを指定します。

※Arduino IDE 2.0を起動する前に、書き込み先ボードをパソコンに接続する必要がありますので注意してください。

所要時間：５分程度

No Image
１
書き込みを行うボードをパソコンに接続します。
パソコンのＣＯＭポートして認識された後に、Arduino IDE 2.0を起動します。
２

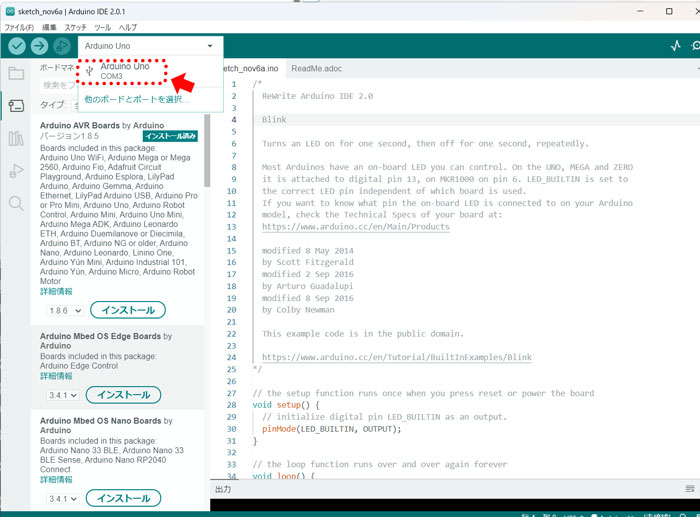

ボードの選択部分をプルダウンし、パソコンに認識されたポートを選択します。

※Arduino Unoなどは、ボードの認識もされているので、この手順だけで指定が可能です。

３

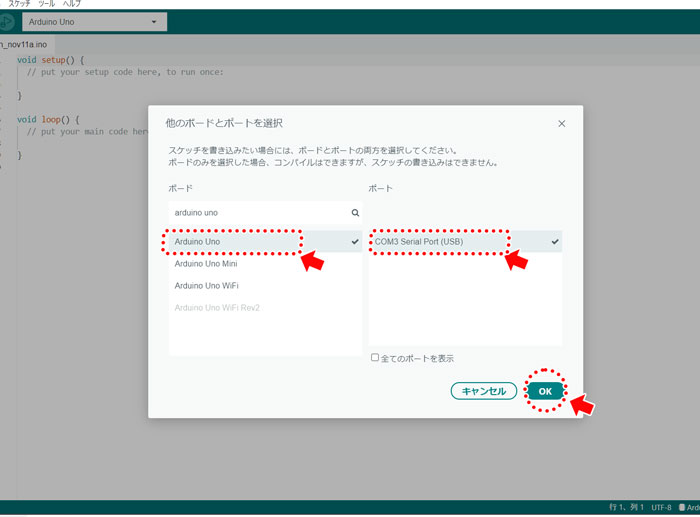

不明のボードだと、ボードの指定画面が表示されます。
画面上のボードを指定してポートを選択します。
選択後、「ＯＫ」を押します。
以上で、ボードの指定作業は完了です。





書き込み先ボードの設定

Arduino IDE 2.0 で書き込み先のボードを設定します。

所要時間：５分程度

１

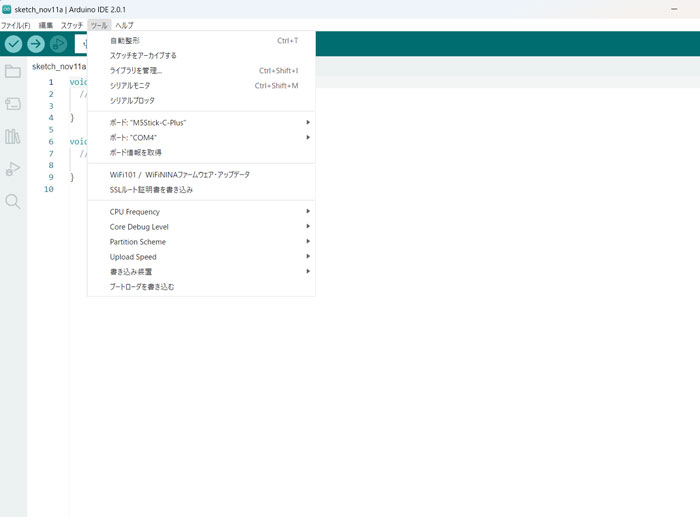

メインメニューから「ツール」を選択します。
ボードの動作設定は、メニューの下部にあります。
２

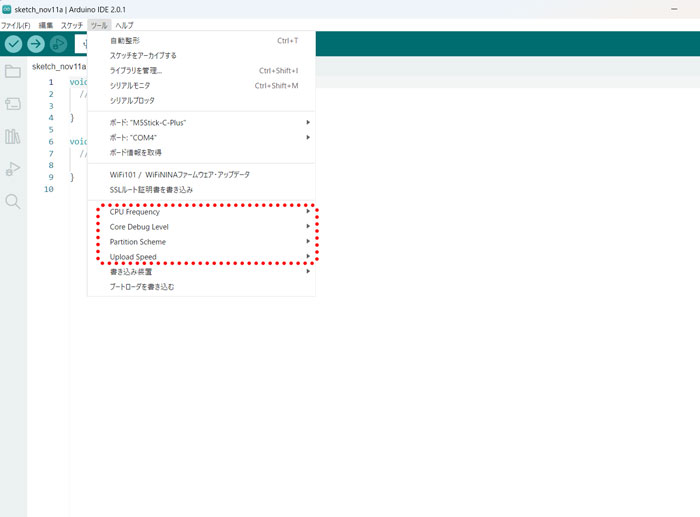

ボードの動作設定を行います。
代表的なものだと以下のものがあります。
（※ボードによって設定が増減します）

・CPU Frequency : 動作周波数
・Core Debug Level : デバックレベル
・Partition Scheme :  SPIFFSのメモリサイズ
・Upload Speed : 書き込み速度

以上でボードの設定作業は完了です。

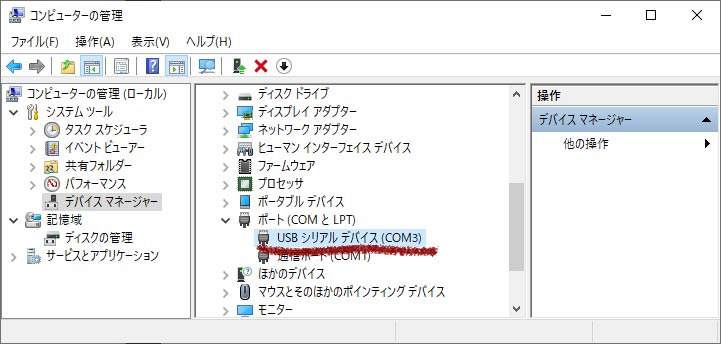

PCにUSB接続したボードのCOMポートは、デバイスマネージャから確認できます。



編集後記

いかがだったでしょうか。

Arduino IDE 2.0でのボードマネージャによる書き込み先ボードの設定方法をご紹介しました。

参考になればと思います。



最後までご覧いただきありがとうございました。
