【Arduino】Raspberry Pi Pico W をブラウザでコントロールする!Arduinoプログラミング!

すけろく
Raspberry Pi Pico Wは、Wi-Fi接続できる。
ということは、ブラウザで接続できるな!
げんろく
そうだな。
ブラウザからRaspberry Pi Pico Wを
制御することもできる。
すけろく
じゃあ、ブラウザから指示を出すことが
できるな。
げんろく
よし、スマホやパソコンからブラウザ経由で
Raspberry Pi Pico Wを制御してみよう。
今回は記事では、「Raspberry Pi Pico W」をArduinoでプログラミングします。
Raspberry Pi Pico W」に搭載されているWi-Fi接続機能を使って、スマホやタブレット、パソコンなどのブラウザから「Raspberry Pi Pico W」に命令を出せるようにします。
まずは、ブラウザからの制御処理を簡単に確認するために、ブラウザから入力したテキストを、シリアルモニターに表示するプログラムを作ってみたいと思います。
Raspberry Pi Pico W」は、Raspberry Pi財団が独自に開発したARM Cortex M0+デュアルコアのRP2040マイコンを搭載した開発基板です。
同じチップが搭載されている「Raspberry Pi Pico」の機能に加えて、Wi-Fiや、Bluetooth(今後サポートか?)といった通信機能が搭載されています。
MicroPythonでのプログラミングが主ですが、Arduino IDEでもプログラムを書き込むことができます。

この記事ではArduino IDEを使ったプログラミング例を紹介します。

動作確認は以下のブラウザで行っています。
● Google Chrome  バージョン: 112.0.5615.138(Official Build)(64 ビット)
この記事の前提となる「Raspberry Pi Pico W」のはじめかたについては、次の記事で紹介しています。
関連記事

すけろく ついに、国内でもRaspberry Pi Pico Wを手に入れたぞ! げんろく Wi-Fiモジュールがついているので、 国内の技適取得が必要だったからな。 すけろ[…]

記事内でご紹介する「Raspberry Pi Pico W」はこちら!

ピンヘッダ実装済み
created by Rinker
ノーブランド品
¥2,290 (2024/07/18 10:07:00時点 Amazon調べ-詳細)
ピンヘッダを自分ではんだ付けするもの
created by Rinker
Raspberrypi
¥1,630 (2024/07/18 01:15:04時点 Amazon調べ-詳細)

Arduino、C/C++、MicroPythonに対応している組み込み開発キットです。
正確なタイマ機能、温度センサーなどを備えたモデルです。ディスプレイ等がないため、消費電力を抑えた構成をとることができます。いろいろ遊べますよ~

今回の目標

今回の目標は、スマホやタブレットのブラウザ(Chrome)で「Raspberry Pi Pico W」に接続し、メッセージを「SEND」すると、「Raspberry Pi Pico W」経由で、パソコンのシリアルモニタに表示されるようにします。

動作イメージ

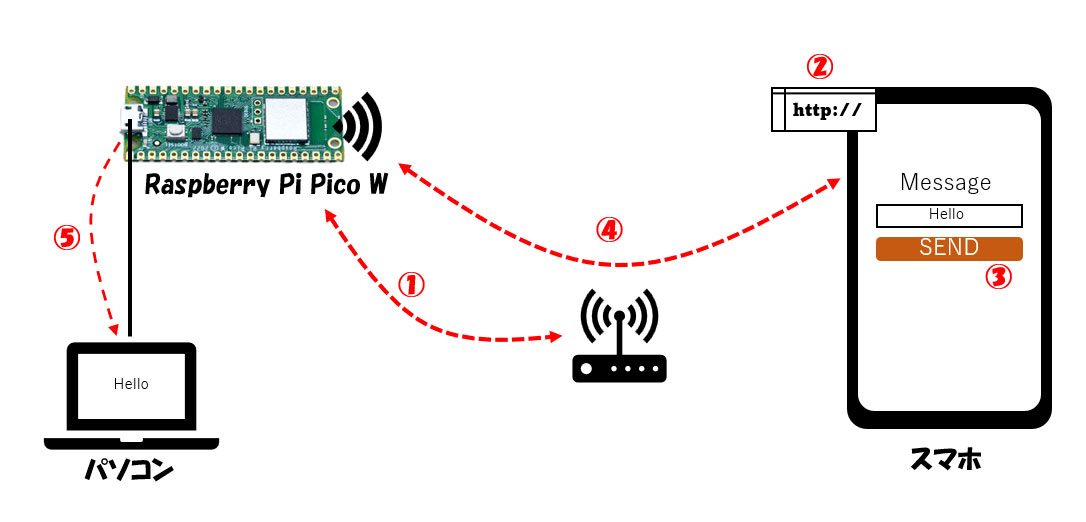

処理の流れ

処理の流れは次の通りです。

  1. Raspberry Pi Pico W をWi-Fi接続する
  2. スマホ、タブレットのブラウザで、Raspberry Pi Pico WのページURLを入力し接続します。
  3. ブラウザに表示されたページでメッセージを入力し「SEND」ボタンを押します。
  4. Raspberry Pi Pico Wにメッセージが送信されます。
  5. Raspberry Pi Pico Wにシリアル接続したパソコン上のシリアルモニタにメッセージが表示されます。

ブラウザで設定する際の仕組みを理解する

ブラウザから制御するためには、Webクライアント(ブラウザ)と、Webサーバー(今回は「Raspberry Pi Pico W」)の役割を知る必要があります。

各役割は一般的に以下のように定義されます。

  • Webクライアント
    ソフトウェアの種類の一つ。Webサーバーの持つ情報や機能にアクセスして利用できるようにするもの。
  • Webサーバー
    WebクライアントからHTTP/HTTPSで送られたリクエストに対してHTML、CSS、JavaScriptなどの情報を返す役割を持ったソフトウェアのこと。

要求への応答内容も次の2種類あります。


  1. ファイル
    返信結果があらかじめ決まっているもの(更新されないもの)です。
    これはHTMLファイルとCSSファイルや画像ファイルなどで構成され、Webサーバー上に保存されています。
  2. 処理結果
    Webサーバー側で実行されているプログラムの実行結果を返すパターンです。
    PerlやPHPと呼ばれるWebサーバー側で動作するプログラムが使われます。
    Webサーバー上にプログラムが保存されています。

今回作るものに置き換えると次のようになります。

  • Webクライアント →スマホやパソコンのブラウザ
  • Webサーバー   →「Raspberry Pi Pico W」の中に作るもの

ブラウザ(Webクライアント)は、いつも皆さんが使っているものが使えますので、特に作る必要はありません。

今回プログラミングして作るのは次の2つになります。

  1. Webサーバーの機能
  2. リクエストに対する応答内容(HTML、CSS、JavaScript)



WebクライアントとWebサーバー間ではどのようなデータがやり取りされているのか?

WebクライアントからWebサーバーに接続したとき、Webサーバーから返される応答内容は次のような仕組みで動いています。

Webブラウザを使ってWebサーバー(Webサイト)にアクセスする場合、「HTTP(Hypertext Transfer Protocol)」というプロトコルが利用されます。

Webブラウザのアドレスバーに「http://karakuri-musha.com/」などと入力した場合、「http:」の部分がプロトコル指定部分です。

HTTPプロトコルを使って、サイト(karakuri-musha.com)にアクセスするという意味になります。

このHTTPというプロトコルでは、WebサーバーとWebクライアントがTCP:80番ポートを使用して通信します。

そのため、Webサーバーでは、TCPの80番ポートで待ち受け(リッスン)していています。

WebクライアントはWebサーバーの80番ポートに対してTCP接続を行ったあと、次の手順を実行します。

  1. WebクライアントからHTTPのファイル取得要求(GET要求)を送信する
  2. Webサーバ側から応答を返す

※図ではステータスとして「HTTP/1.1 200 OK」と返していますが、これは成功を意味します。
続いて応答ヘッダ(Content-type~Connection)とドキュメント部(<!DOCTYPE…~</html>)が返されます。
ドキュメント部の内容が実際にブラウザで表示される内容になります。
※応答ヘッダとドキュメント部の間には改行コードが入ります。
※図に記載した以外にも応答ヘッダで記述できるものはあります。



Raspberry Pi Pico W でWebサーバを構成するためには

Raspberry Pi Pico WにWebサーバの機能をプログラミングするためには、Arduino のライブラリ「WiFi」を使用します。

今回使用するRaspberry Pi Pico W用のボードマネージャが、Arduinoのライブラリに対応しているので利用できます。

接続情報の設定

WiFiサーバーとして設定すべき、設定情報は次の通りです。

Wi-Fiのモードをステーション(子機)として設定します。

関数 説明
WiFi::mode(WiFiMode_t m) WiFiのモードをステーション(子機)か、アクセスポイント(AP)にするかを選択します
WiFiMode_t (WIFI_OFF = 0, WIFI_STA = 1, WIFI_AP = 2, WIFI_AP_STA = 3)

Webサーバー機能

Webサーバーを開始するために、WiFiクラスの次の関数を使用します。

関数 説明
WiFiServer(int port) Webサーバを生成します。生成時にはポート番号を指定します
port : ポート番号
WiFiServer server(80);
WiFiServer.begin() Webサーバを開始します
server.begin();
WiFiServer.available() Webクライアントからの接続情報の取得
戻り値はWiFiClient型
WiFiClient client = server.available();
※接続されたクライアントがいない場合は、WiFiClientは、「False」になります

Webクライアント機能

関数 説明
WiFiClient() Webクライアント接続を生成します
生成時にWiFiServer.available()の結果を格納することでWebサーバに接続されているものが取得できます
WiFiClient client = server.available();
WiFiClient.connected() Webクライアント接続が接続されているかを取得します(trueまたはfalseが戻ります)
client.connected()
WiFiClient.available() Webクライアント接続が有効かどうかを取得します。(trueまたはfalseが戻ります)
client.available()
WiFiClient.read() Webクライアント接続から値を取得します
WiFiClient.println(char[]) Webクライアント接続への応答内容を定義します
最後に改行が入ります
WiFiClient.printf(char[]) Webクライアント接続への応答内容を定義します
最後に改行が入りません
WiFiClient.flush() クライアント接続にあるデータを消去します
WiFiClient.stop();
クライアント接続を停止します

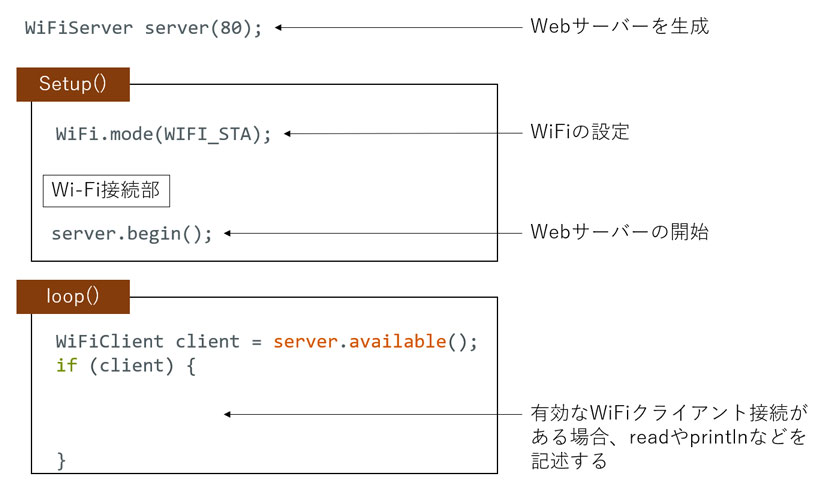

プログラムの構成
