【Arduino】切手サイズのコンピュータ「M5Stamp Pico」で、LCDパネルで時計を作る!

すけろく
そういえば、LCDパネルがあるのだが、
使ってなかったな。
げんろく
んー。
どれどれ、このコントローラICなら
Arduinoで使えるな。
すけろく
それなら、M5Stamp Picoで時計を表示したいな。
時刻同期は以前の記事でやっているし。
げんろく
よし、やってみよう!

この記事では、「M5Stamp Pico」を使って、「LCDモジュール」に時計を表示させてみます。

M5Stamp Pico」は、切手サイズのマイコンです。

さまざまなものに組み込むことができるので、「LCDモジュール」もいろんな使い道ができそうです。

LCDパネルは、Arduino プログラミングの基本でもあるので、一度やりたいな~と思っていて、忘れていました。。。

そこで、今回はLCDコントロールチップである「ST7032」を使っている、16文字2行のLCDパネルを使います。

プログラムは、「Arduino+M5Stamp Pico」で使用してみたいと思います。

M5Stamp Pico」接続する際の環境構成や、テキストを描画させるためのプログラムを紹介します。

ぜひ、皆さんも挑戦してみてくださいね!

この記事の前提となるM5Stamp Picoのはじめかたについては、次の記事で紹介しています。

関連記事

すけろく 切手サイズのコンピューター。 なかなかいい響きだの~。 げんろく 何だそれは? すけろく 「M5Stamp Pico」だ。 ESP32系のマイコンを搭載した切手サイ[…]

今回使用したマイコンとLEDストラップはこちら!

M5Stamp Pico DIY Kit
切手サイズのマイコン本体とダウンローダーがセットになったキットです。
通信(WiFi/Bluetooth)機能も搭載され、Aruduino で開発できます。
初めて購入する場合はこちらがおススメです!

<付属品>

  • M5Stamp Pico本体
  • ダウンローダー
  • ピンヘッダ、コネクタ、Groveコネクタ、ケース取付用レンチ、シール
Click Me !!Amazonで確認
小さなマイコン!ここからはじめましょう!

I2C接続小型キャラクタLCDモジュール(16×2行・3.3V/5V)ピッチ変換キット
16文字2行のLCDモジュールです。ディスプレイをコントロールするためのチップとして「ST7032」を搭載しています。 I2Cインターフェイスです。
使用する場合は、ピッチ変換キットをはんだ付けする必要があります。秋月電子のサイトを確認

LCDを準備する

マイコンと接続する際に、ブレッドボードを使って、回路を作ります。

先度ほどご紹介した、秋月電子さんのLCDモジュールは、ブレッドボードに接続できるピッチ変換基板がついています。

LCDモジュールは、使用する前に、ピッチ変換基板へはんだ付けをする必要があります。

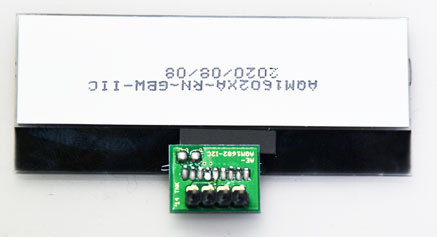

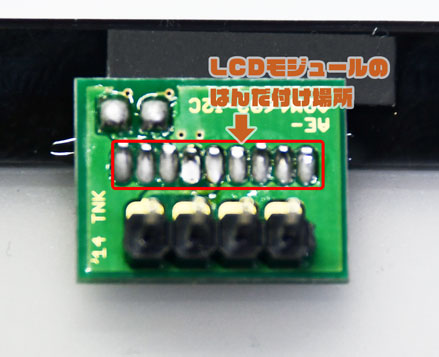

はんだ付けの結果は、次の通りです。

LCDモジュールとピッチ変換基板をはんだ付けする際には、注意が必要です。

はんだ付けする部分(ランド)が小さくなっているので、はんだをつける際に少し引くようにつけると、隣り合うランドが引っ付くことを防ぐことができます。

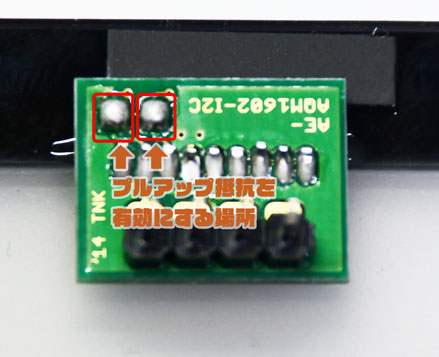

また、ピッチ変換基板側には、I2Cの通信で使用するSDA、SCLの回路をプルアップする抵抗が備え付けれられています。

この部分もはんだをつけて有効にします。

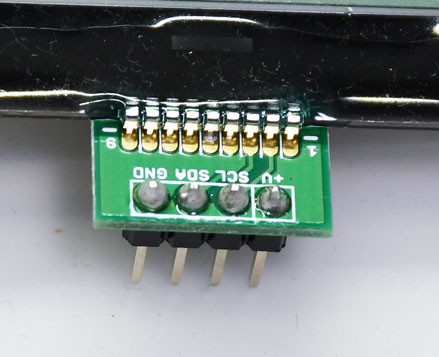

ブレッドボード側につけるピンヘッダをつけた側は次の通りです。

はんだ付けって難しい。そう思っていませんか?

やってみると意外とうまくできると思います。

成功のカギは、きちんとした道具をそろえることです。

ぜひ挑戦してみてくださいね!

はんだ付けをする際に、おすすめな道具については、次の記事を参考にしてくださいね!

関連記事

電子工作という言葉を聞くとまず思い浮かぶのは、中学校の技術家庭の授業でやったはんだ付け。 最近の学校は実習とかやっているのかなとふと思います。 子供の頃は何となく作業していたので、今思うと「よく部品壊さなかったな・・・」と思いま[…]

LCDをM5Stamp Picoを接続する

マイコンと接続する際に、ブレッドボードを使って、回路を作ります。

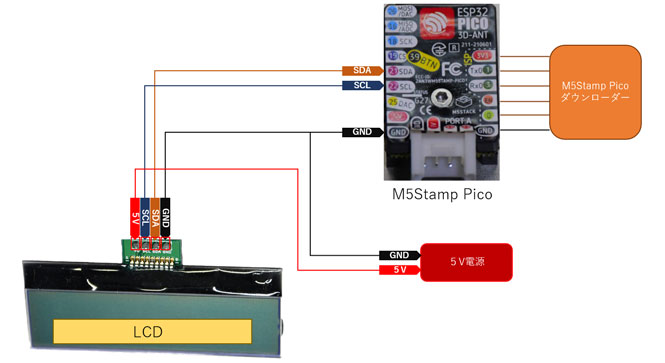

今回は、次のように回路を作りました。





回路を作るのに準備したものは次の通りです。

サンハヤト ブレッドボード SRH-21CE

安心のサンハヤト。両端に「+」と「ー」のラインがあります。電圧の違う回路を扱う場合に便利なブレッドボードです。最初はこれが一枚あるとよいと思います。

Click Me !!Amazonで確認
電子工作には必須!はじめましょう!

ジャンパーワイヤー、オス-メス・オス-オス・メス-メスピッチ2.54mm * 40Pin

ブレッドボードとM5Stackなどのコネクタを持つ部品をつなぐ配線材です。
オス(pin)ーオス(pin)、オス(pin)ーメス(コネクタ)、メス(コネクタ)ーメス(コネクタ)がセットになっています。100mmの線になります。いろいろな色があるので配線をわかりやすく分けられます。

Click Me !!Amazonで確認
電子工作には必須!オス/メスいろんな組み合わせは便利!

サンハヤト ジャンプワイヤ SPP-200 200ミリ

ブレッドボードとM5Stackなどのコネクタを持つ部品をつなぐ配線材です。
オス(pin)ーオス(pin)の200mmの線になります。いろいろな色があるので配線をわかりやすく分けられます。

Click Me !!Amazonで確認
電子工作には必須!安心のサンハヤト!
KKHMF 2個 MB102 ブレッドボード 電源
電源アダプター用のDCジャック、UEBなどが入力として使えます。ブレッドボードに差し込んで使用します。3.3V と5Vを切り替えて使えます。
電圧とブレッドボードへの差し込み方向を間違えないようにしましょう!

Click Me !!Amazonで確認
ブレッドボードの電源はこれがあると便利です!

【PSE認証済】ACアダプター 5V 4A DC電源

100V電源を5V4Aに変換する電源アダプターです。PSE認証付きのものを購入しましょう!

Click Me !!Amazonで確認
これが一つあると便利です!

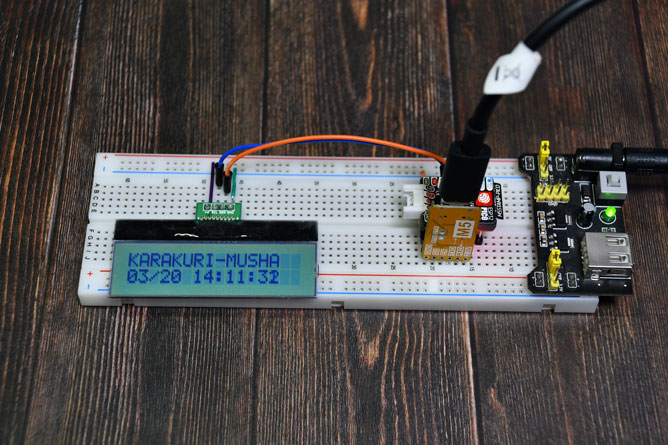

実際にブレッドボード上で回路を組んだ際のイメージは次のようになりました。

M5Stamp PicoでLCDにロゴと時計を表示してみる

M5Stamp Pico」を使って、LCDにテキストを表示するプログラムを作成します。

ロゴの文字と、時計(日時)を表示させます。

日時については、「M5Stamp Pico」起動時にWi-Fi経由でNTPサーバと同期するようにします。

Wi-Fiを使った時刻同期については、次の記事を参考にしてください!

関連記事

すけろく WiFi接続は前回行ったが、次は時刻同期だな。 げんろく そうだな。IoTに正確な時刻は大切だ。 NTPサーバと時刻同期してみよう。 この記事では、M5Stamp Picoをア[…]

ライブラリの追加

LCDモジュールを使う際に必要となるライブラリをArduino IDEへ追加します。

使用する情報 設定値
ライブラリ名
ST7032_asukiaaa

ライブラリのインストール手順については、次の記事を参考にしてください!

関連記事

「Arduino IDE」では、使用する機能やセンサー、ボードを使用するプログラムで使用できる有効なライブラリが公開されています。 ライブラリを使用すると、効率的かつ品質を確保したプログラミングが可能です。 この記事では、Ar[…]

LCDへロゴと時計を表示するプログラム

Arduino IDEを起動して、「ファイル」メニューから「新規ファイル」を選択し、表示されるスケッチに以下のように記述します。

 Arduino IDE スケッチ例

<プログラム本体>

 M5Stamp Picoへの書き込み

  1. 「ファイル」メニューから「名前を付けて保存」で任意の名前を付けて保存します。
  2. 「ツール」メニューから「ボード」情報を確認し、M5Stamp Picoであるか確認します。
    「Partition Scheme」を「No OTA(Large APP)」に設定します。
    この際、「シリアルポート」にマイコンを接続したCOMポートが指定されているかも確認します。
  3. 「ツール」メニューから「シリアルモニタ」を選択してシリアルモニタを起動します。
  4. 「スケッチ」メニューから「マイコンボードに書き込む」を選択します。

 プログラム実行結果

M5Stamp Pico」を起動すると、次のようにLCDに表示されます。

時刻同期をWi-Fi経由で行った結果が時計として表示できていますね!

編集後記

いかがだったでしょうか。

基本的なLCDモジュールへのテキスト表示方法をご紹介しました。

ディスプレイを持たない「M5Stamp Pico」にとっては、LCDモジュールへのディスプレイ表示は重要な機能になります。

今回の記事は以上になります。

最後まで、ご覧いただきありがとうございました。
