【Arduino】Raspberry Pi Pico W をArduinoでプログラミング!JSON形式データの取り扱い

すけろく
Raspberry Pi Pico Wをインターネットに接続できたが
インターネット上のサービスと連携させたいな。
げんろく
それなら、インターネット上のサービスから
データを取得する際によく使う形式があるので
そこを押さえてからだな。
すけろく
お!
JSON形式だな!
げんろく
そのとおり。
今回は、Raspberry Pi Pico WでJSON形式データを
取り扱う方法をおさえていこう。
今回は記事では、「Raspberry Pi Pico W」をArduinoでプログラミングして、「JSON形式データ」を取り扱う方法について紹介します。
JSON形式データ」は、インターネット上にあるいろんなサービスからデータを取得する際に、よく使われるデータ形式です。
Raspberry Pi Pico W」での扱い方をおさえることで、インターネットサービスとの連携がしやすくなります。
この記事の前提となる「Raspberry Pi Pico W」のはじめかたについては、次の記事で紹介しています。
関連記事

すけろく ついに、国内でもRaspberry Pi Pico Wを手に入れたぞ! げんろく Wi-Fiモジュールがついているので、 国内の技適取得が必要だったからな。 すけろ[…]

記事内でご紹介する「Raspberry Pi Pico W」はこちら!

ピンヘッダ実装済み
created by Rinker
ノーブランド品
¥2,190 (2024/04/14 12:15:13時点 Amazon調べ-詳細)
ピンヘッダを自分ではんだ付けするもの
created by Rinker
Raspberrypi
¥1,656 (2024/04/14 03:14:19時点 Amazon調べ-詳細)

Arduino、C/C++、MicroPythonに対応している組み込み開発キットです。
正確なタイマ機能、温度センサーなどを備えたモデルです。ディスプレイ等がないため、消費電力を抑えた構成をとることができます。いろいろ遊べますよ~

JSONって何?

JSONとは?

JSONとは「JavaScriptのオブジェクト記法を用いたデータ交換フォーマット」です。

Python、PHP、JavaScript、C++、Javaなど様々な言語でサポートされています。

JSONを間に挟むことで各プログラミング言語間のデータの受け渡しがとても簡単にできます。

インターネット上のWebサービスからデータを取得する際の形式もJSON形式のものが多いので、例えば、天気情報をWebサービスから取得する際に使用できます。

JSONの表記方法

JSONは以下の形式で表記されます。

[
{“id” : “1”, “name” : “tanaka”},
{“id” : “2”, “name” : “morita”}
]

Arduino でJSONを使用する場合、マイコンのメモリに一時ロードされるため、メモリを事前に予約する必要があります。

どのくらいメモリ確保を行えばよいかを計算できるツールがありますのでそちらを使いましょう!

JSONを扱う際のメモリサイズを計算する

Raspberry Pi Pico Wは、ARMCortex M0 +プロセッサを使っているので、系統が同じなSTM32で計算しています。

以下のページでArduino IDEでJSONを扱う際のメモリサイズを計算できます。

ArduinoJson

The ArduinoJson Assistant is an online tool that computes th…

メモリ量の計算手順

所要時間:5分程度

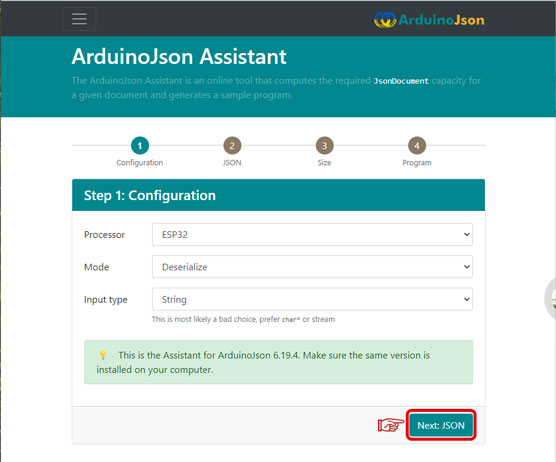

「Step1:Configuration」画面で以下の通り選択します。
 Processor  :「STM32」
 Mode     :「Deserialize」
 Input Type    :「String」

【Next:JSON】を選択して次の画面に移ります。


「Step2:JSON」画面にて今回使いたいJSONデータを入力します。
【Next:Size】を選択して次の画面に移ります。

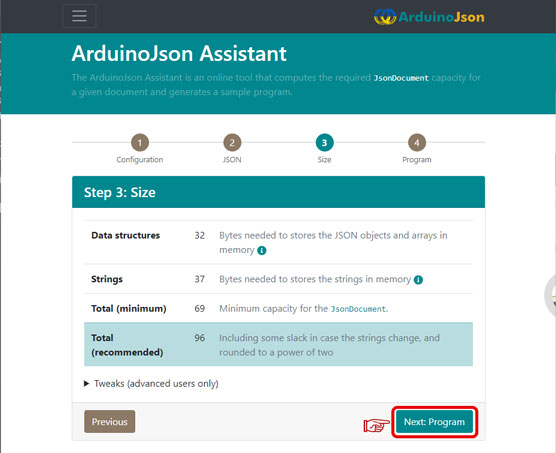

前の画面で入力したJSONデータをもとに必要なメモリサイズが計算され、画面に表示されます。
※この例ではトータルで「96」必要なことがわかります。
【Next:Program】を選択して次の画面に移ります。

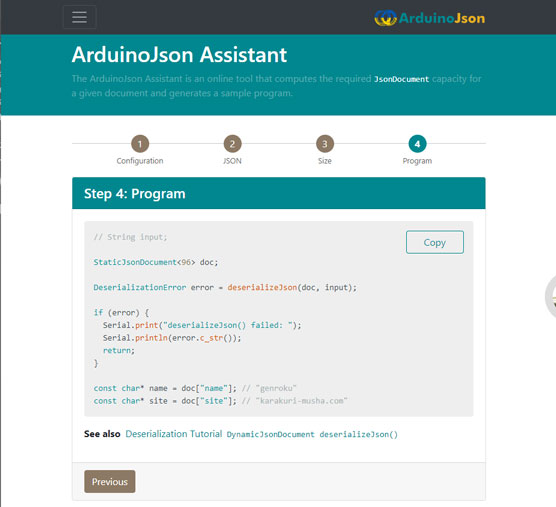

Arduino IDE用のプログラム例が表示されます。
