【Arduino】「M5Stack」プログラムを書き込むために(はじめにすること)

すけろく
M5StackをArduino IDEで使ってみたいのだが。
げんろく
ライブラリも揃っているしな。
開発する前に、M5Stack用の設定をArduino IDEに
施す必要がある。
すけろく
M5Stack開発ボードの登録とライブラリの
インストールだな。
げんろく
わかってきたではないか。
新しい機器をArduino IDEで使う場合の初期設定だな。
この記事では、Arduino IDEでM5Stack用のプログラムを開発する際に、事前に設定すべき内容について紹介します。
M5Stackのモデル比較と選び方については、次の記事で紹介しています。
関連記事

すけろく 今回はM5Stackを取り上げたいと思うがどうだ? げんろく なんだ、急にやる気を出して。 どういった風の吹き回しだ? すけろく M5Stickとは異なり、いろいろな[…]



これからはじめる方にお勧めの参考図書はこちら!

created by Rinker
¥3,089 (2024/05/29 10:16:33時点 Amazon調べ-詳細)
created by Rinker
¥2,310 (2024/05/29 00:45:20時点 Amazon調べ-詳細)
created by Rinker
技術評論社
¥3,278 (2024/05/29 10:44:29時点 Amazon調べ-詳細)
created by Rinker
¥2,420 (2024/05/29 10:16:34時点 Amazon調べ-詳細)



そのまえに…Arduino IDEの環境ありますか?

本記事を読まれる前に、ご自身のパソコンにArduino IDEがインストールされている必要があります。

まだ、はいってないな~

という方は、次の記事にてArduino IDEのインストールについて紹介していますので、ご覧ください。

Arduino IDEのインストール方法については、こちら!

関連記事

本記事は、Arduino IDE 1.8.xバージョンのインストール方法を紹介した記事です。 Arduino IDEは、より新しいバージョン「2.0.x」が発表されています。     機能がよりリッチになった「Ardui[…]

さあ、M5Stackを使っていくよ!

Arduino IDEのインストールが終わったら、M5Stack用のプログラムを書いて、M5Stackに書き込み、動作を確認します。

最初は、簡単なプログラムが良いので、M5Stackのディスプレイ上に「Hello World」と表示するプログラムを製作します。

プログラム書き込みまでに、次の順番で初期設定を行っていきます。

  1. USBドライバのインストール
  2. ボードマネージャで「M5Stack」ボードを追加する
  3. 「M5Stack」に合わせたライブラリを追加するここまでくれば、後はプログラムを準備して書き込むだけです。
  4. プログラムを準備して書き込む

本記事では、この順番に沿って手順をご紹介します。



①USBドライバのインストール

M5Stackは、USB TypeCのポートをもっていて、パソコンとUSB接続することでプログラムを書き込むことができます。

M5Stackのモデル紹介の記事で比較した際にも記載しましたが、M5Stackのモデルによって使用できるUSBドライバが異なります。

USBドライバは現時点で次の2種類あります。

  • CP2104
  • CH9102
最近発売されたV2.6のM5Stackモデルは「CH9102」が搭載されています。一部モデルは、「CH2104」と「CH9102」の混在になっていますので、購入したM5Stackを確認する必要があります。
ドライバ 対象のM5Stackモデル
CH9102 M5Stack Basic v2.6 / M5Stack Fire /  M5Stack Tough
CP2104とCH9102どちらか M5Stack Core2 / M5Stack Core for AWS / M5Stack Gray など
M5Stack Core 2などを使う場合は、CP2104とCH9102を両方入れておいてもよいかもしれません。
ドライバーのダウンロードは、以下のサイトから行うことができます。

WindowsOSでのドライバの設定方法は、次の記事で紹介しています。

関連記事

M5StickCをUSBケーブルでパソコンに接続すると、Windowsのデバイスドライバに「ポート(COMとLPT)」というカテゴリが追加され、「USB Serial Port(COM#)」と表示されます。 (#はパソコンによって番号が異[…]



②ボードマネージャで「M5Stack」ボードを追加する

パソコンにM5Stackが認識されたら、次はArduino IDE上でM5Stackのボードをボードマネージャから追加します。

M5Stack関連のボード情報の読み込みURLは以下を指定します。

使用する情報 設定値
追加ボードマネージャのURL https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json
ボード名 「M5Stack」



ボードマネージャでのインストールは、次の記事で紹介しています。

関連記事

本記事は、Arduino IDE 1.8.xバージョンのボードマネージャのインストール方法を紹介した記事です。 Arduino IDEは、より新しいバージョン「2.0.x」が発表されています。     機能がよりリッチに[…]



③「M5Stack」に合わせたライブラリを追加する

M5Stack用の標準ライブラリ「M5Stack」をインストールします。手順については、次の記事を参考にしてください。

使用する情報 設定値
追加ライブラリ名 「M5Stack」および「M5Core2」

なお、このライブラリをインストールすると依存関係にある他のライブラリも合わせてインストールする必要があります。インストール時に聞かれますので合わせてインストールしてください。

ライブラリのインストールは、次の記事で紹介しています。

関連記事

本記事は、Arduino IDE 1.8.xバージョンのライブラリ管理方法を紹介した記事です。 Arduino IDEは、より新しいバージョン「2.0.x」が発表されています。     機能がよりリッチになった「Ardu[…]



④プログラムを書き込んでみる!

それでは、M5Stackのディスプレイに「Hello World」と表示させるプログラムを作ってみましょう。



 Arduino IDE スケッチ例

#include <M5Stack.h>

void setup() {
M5.begin(); // M5 Coreの初期化
M5.Power.begin(); // Power.moduleの初期化

Serial.begin(115200); // シリアル接続の開始
delay(500);

Serial.println(“Hello World”); // シリアル出力
M5.Lcd.setTextFont(4); // フォントの指定
M5.Lcd.setCursor(10, 120); // カーソル位置の指定
M5.Lcd.print(“Hello World”); // Hello Worldのディスプレイ表示
}

void loop() {
}



 M5Stackへの書き込み

  1. 「ファイル」メニューから「名前を付けて保存」で任意の名前を付けて保存します。
  2. 「ツール」メニューから「ボード」情報を確認し、次のものを選択します。この際、「シリアルポート」にマイコンを接続したCOMポートが指定されているかも確認します。
    ボード:「M5Stack Arduino」-「M5Stack-Core-ESP32」または、「M5Stack-Core2」または「M5Stack-Tough」
  3. 「ツール」メニューから「シリアルモニタ」を選択してシリアルモニタを起動します。(転送速度は「115200」です)
  4. 「スケッチ」メニューから「マイコンボードに書き込む」を選択します。

プログラム実行結果

シリアルモニタ上に以下の通り表示されれば成功です。

M5Stack initializing...
OK
Hello World

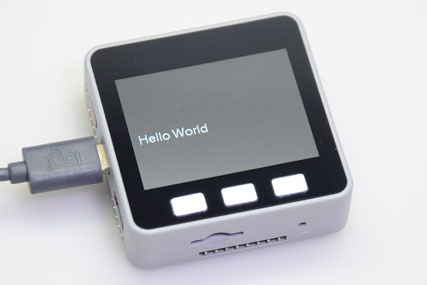

M5Stackのディスプレイ上に次のように「Hello World」が表示されます。



編集後記

いかがだったでしょうか。

これでM5Stackへのプログラム書き込み環境の準備は整いました。

今後、別記事でWi-Fi接続などの機能を使ったプログラムの実行例などをご紹介していきます。

ご期待ください。



今回の記事は以上になります。

最後までご覧いただきありがとうございました。
